离心泵的安装要求及过程

2022-10-25

a) 读懂并正确理解离心泵安装使用和维护说明书。

b) 因工况不同,用户对泵组的安装会各不相同,但都必须遵循有关离心泵安装的基本要求。

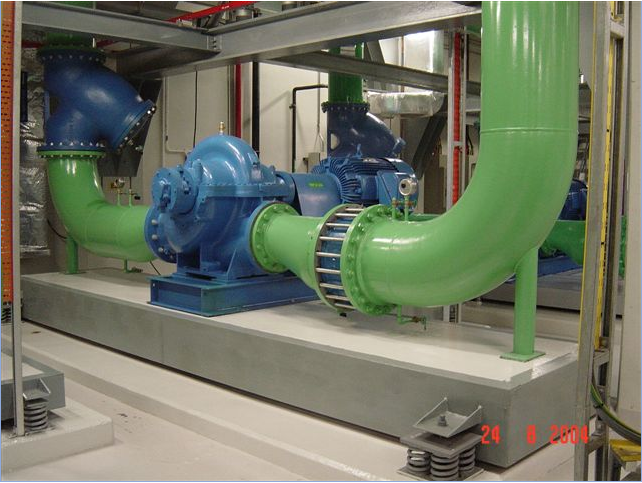

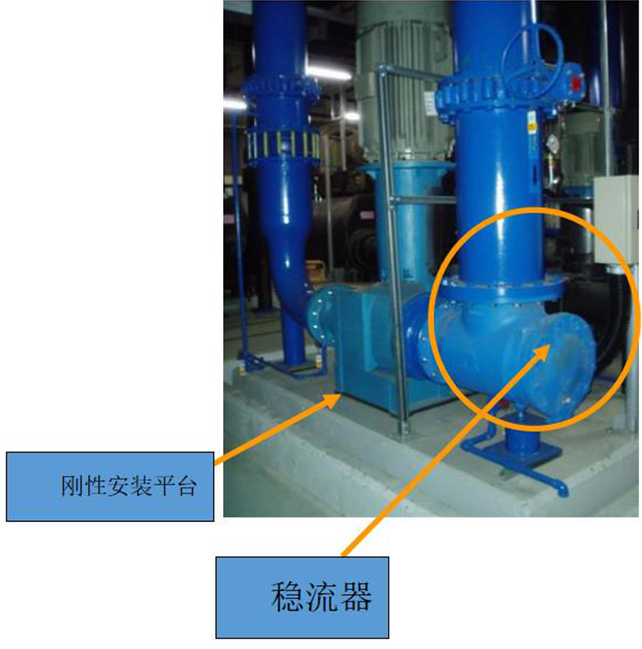

C) 无论是刚性基础安装还是减振平台安装,都必须在进出水管相应合理的位置上加装支撑杆和固定架。泵进出口管路中一定要装软性接管。减振平台安装的,则平台的重量应该是泵组负载状态下重量的3---5倍;

 对于大型泵组(含高压电机),平台需做限位固定。

d) 泵组在与管路连接前,必须对管路进行水压测试(测试压力视系统压力而定)之后再对管路进行冲洗。(管路冲洗时严禁用离心泵作为水力源)

e) 管路法兰与泵法兰连接时,应在自然、无异常扭力的状态下对接。进口扩散器过滤网目数应与该泵技术参数吻合,并确定逆止阀、控制阀状态完好。

f) 在完成上述步骤后,应对泵组联轴器同轴度进行初次现场检测和修正。(水平度应在0.13mm,垂直度在0.13mm范围内)。

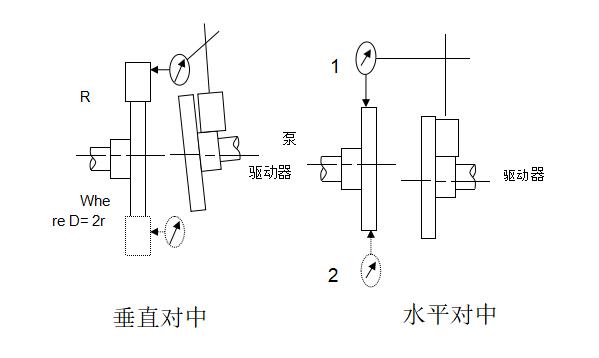

g)用百分表调校泵和电机轴的同轴度(对中),对中可以分为二部分。


1.垂直对中---使中心线相互平行

2.水平对中---使中心线处于同一轴线上




3.在对中时,首先垂直对中,然后水平对中




4,垂直对中(面对中)

平面度ZUI 大允差为:0.13 mm

注:该尺寸也可用塞尺检验

在中点(位置1)放一只百分表

旋转两根轴(A轴和B轴)180度,读出读数R。

R=位置1的读数-位置2的读数

测量百分表转圈时的直径(D)

测量驱动器螺栓孔的距离(P)

用于校正读数(R)的垫片厚度(S)可按如下公式计算:

S=R/D×P

S=所要求的垫片的厚度

R=百分表读数

D=百分表转圈时的直径

P=驱动器地脚螺栓孔距离(驱动器旋转轴平行方向)

5.水平对中

圆周度ZUI 大允差为:0.13 mm

在如图中点放置百分表

旋转两轴180度,读出数值。

R=位置2的读数-位置1的读数

用于校正读数的垫片厚度(加入垫片或拿走垫片),用下列公式计算:

S=R/2

调较好对中度后,重新拧紧泵与电机底脚固定螺栓

6.不同型号联轴器端面间隙参数如下:

1(外径90mm)---------------3 mm

2(外径150mm)--------------3 mm

3(外径220mm )--------------4 mm

4 (外径260mm )--------------5 mm

7.调整泵和电机联轴器间隙,最后拧紧泵和电机联轴器的紧定螺钉。

8.逐一装入弹性柱销,最后装上两端联轴器卡簧,并确认卡簧已完全进入卡簧槽内。

注:用手转动联轴器,转动应灵活、可靠,无轻重、卡滞现象

9.如有需要,将联轴器防护罩配到泵组上标定防护罩固定孔位置,用手枪钻钻好螺纹底孔后攻丝,去除螺孔内的残屑,擦净油污。

h) 检测和修正完成后,卸去联轴器弹性柱销,泵组电机接上电源,进行电

机空载运转,测试电机的转向、振动,噪音及对地绝缘电阻值。

I) 之后,装好联轴器弹性柱销及防护罩。此时泵组处于待工作状态
